MSteel结构设计工具CAD辅助应用

MSteel结构设计工具作为专业CAD工作者的效率助手，为制图人员、建模工程师提供钢结构与砼结构的智能计算解决方案。该工具创新整合了层管理功能和通用字符运算模块，其直观的中文界面适配AutoCAD等多款主流设计平台，持续提供免费升级服务与完整材料数据库，助力工程技术人员高效完成标准化设计任务。

核心优势

1.智能分析系统：

内置有限元算法引擎，精准处理梁板壳结构的静动力分析与稳定性评估，支持多工况条件下的复杂结构计算。

2.标准化设计体系：

集成最新行业规范数据库，包含钢材、混凝土等数十种建材参数，配合自动校核功能确保设计合规性。

3.多平台协同能力：

实现与Revit、Tekla等BIM软件的无缝衔接，支持DXF/DWG格式双向交互，提升跨团队协作效率。

4.全流程设计模块：

涵盖从柱脚节点计算到连续梁分析的23项专业功能，特别开发管桁架节点计算与钢管混凝土柱验算模块。

5.智能绘图辅助：

配备动态图层管理系统，支持不等比例缩放与局部详图自动生成，内建40+种标准标注样式库。

功能体系

钢结构解决方案

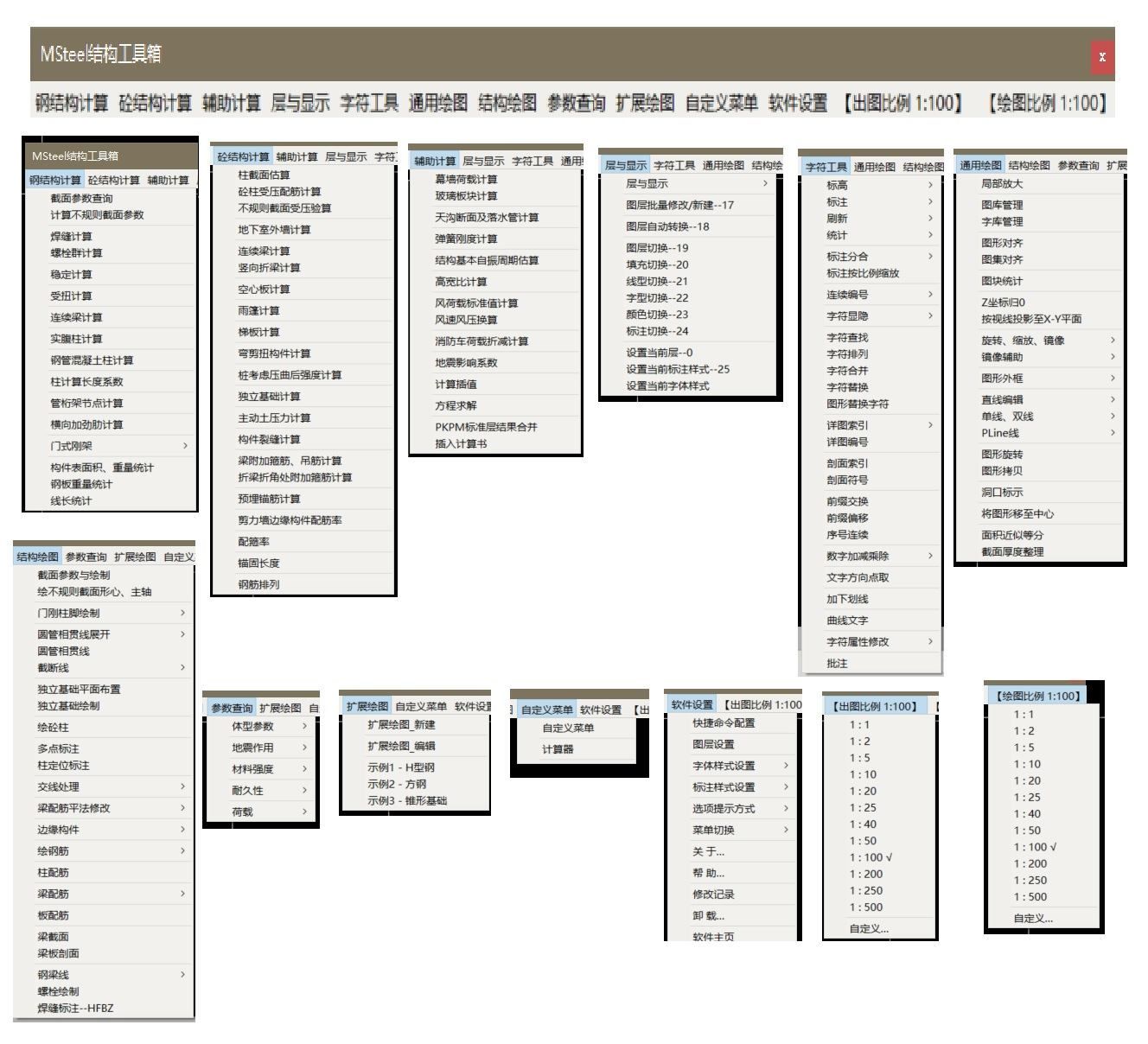

提供截面特性查询、异型截面计算、高强螺栓群分析等12项核心功能，新增门式刚架节点刚度计算模块，支持构件表面积与重量智能统计。

混凝土结构模块

包含柱截面快速估算、弯剪扭构件验算等18项实用工具，特别开发地下室外墙计算与空心楼板分析系统，内嵌裂缝宽度自动验算程序。

工程辅助系统

集成幕墙荷载分析、线材优化下料等9类实用程序，新增消防车荷载动态折减计算与结构自振周期预测模型。

智能图层管理

实现按属性筛选显示、批量修改线型等18项图层控制功能，支持填充样式智能匹配与标注系统快速切换。

操作建议

1、建议将自定义快捷键与图层管理功能结合使用，可提升65%以上绘图效率，快捷键配置详见系统设置模块

2、通过命令行输入"MSteel"可快速唤出隐藏菜单，支持界面布局个性化定制

3、使用绘图功能前需确认比例参数设置，系统提供1:50至1:200等12种预设比例模板

技术答疑

计算书生成异常排查指引：

当出现空白计算结果文档时，建议采取以下解决方案：

1、将应用程序安装至D盘等非系统分区

2、通过右键菜单选择管理员模式启动CAD平台

3、在CAD属性设置中永久开启管理员运行权限

用户反馈

筑梦天涯：钢结构计算模块非常专业，节点验算效率比传统方式提升三倍

CAD小王子：图层管理功能简直是绘图救星，特别是批量修改线型太实用了

结构李工：混凝土配筋计算准确率很高，完全符合新规范要求

蓝天设计院：团队已全面采用这个工具，项目出图周期缩短了40%

行业应用

同类技术工具：燕秀工具箱提供模具设计专用模块，贱人工具箱集成200+基础绘图功能，两者均支持AutoCAD多版本运行环境。专业用户可根据具体工程需求选择适配工具。
